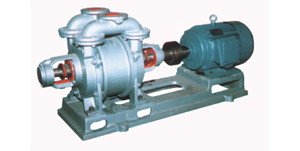

SK-1.5/3水环式真空泵/压缩机

SK水环式真空泵



  SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体中允许混有少量液体。
  SK系列水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易爆炸气体时,不易发生危险,所以其应用更加广泛。
  工作真空范围为-0.03---0.08MPa。

  主要特点:

  • 结构紧凑、维修方便;
  • 应用范围广泛,可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体;
  • 主要用水作为工作介质,维护费用低;
  • 可以在较为恶劣的环境下工作。

技术参数





型 号

抽气量(m3/min)


极 限
真空压力
(mmHg)

电机
功率
(Kw)



泵转速
(r.p.m)



压缩机压 力(MPa)



口径
(mm)



泵重
(整机)(Kg)



整机尺寸
长×宽×高
(mm)

最大气量

吸 入
压 力
为-0.041MPa时


压缩机
SK-0.15 0.15 0.12 -670 0.75 - 2850 - G1" G1" 30 400×180×200
SK-0.4 0.4 0.36 -670 1.5 1.5 2850 0-0.1 G1" G1" 50 421×200×270
SK-0.8 0.8 0.75 -670 2.2 2.2 2850 0-0.1 G1" G1" 80 464×200×270
SK-1.5 1.5 1.35 -700 4 4 1440 0-0.1 70 70 200 947×470×275
SK-3 3 2.8 -700 5.5 7.5 1440 0-0.1 70 70 320 1122×504×475
SK-6 6 5.4 -700 11 15 1440 0-0.1 80 80 460 1477×330×610
SK-12 12 10.8 -700 18.5 30 970 0-0.1 80 80 750 1831×440×755
SK-20 20 18 -700 37 55 730 0-0.1 150 150 1700 2370×680×1015
SK-30 30 27 -700 55 75 730 0-0.1 150 150 2300 2570×680×1015
SK-42 42 37.8 -700 75 - 730 - 150 150 2500 2720×680×1015
SK-60 60 54 -700 95 - 550 - 250 250 3500 3333×1928×1915
SK-85 85 76.5 -700 132 - 550 - 250 250 3800 3373×2178×1915
SK-120 120 108 -700 185 - 490 - 300 300 5520 3921×2340×2458

注:一、表内数值是在下列条件下得出:

  1. 水温15℃
  2. 空气20℃
  3. 气体相对湿度70%
  4. 大气压力0.1013MPa

  二、抽气量偏差不超过±10%



附:外形及安装尺寸图

  • SK-0.4、SK-0.8外形及安装尺寸图
  • SK-1.5、SK-3外形及安装尺寸图
  • SK-6、SK-12、SK-20、SK-30、SK-42外形及安装尺寸图
  • SK-60、SK-85、SK-120外形及安装尺寸图
  • SK系列水环式真空泵性能曲线
